راه اندازی در فناوری انرژی جدید شاندونگ هونگژیتای، Xintai کامل شد

1. راه اندازی کامل

نصب تابلو برق در شاندونگ هونگژیتای شرکت فناوری انرژی جدید، آموزشی ویبولیتین در Xintai، شاندونگ، راه اندازی شده است.

راه‌اندازی مرحله‌ای است که تجهیزات دیگر یک نصب نیستند و شروع به کارکردن می‌کنند. هر مداری به نقشه‌اش ردیابی می‌شود، هر وسیله حفاظتی تنظیم و اثبات می‌شود، و هر قفل، سیگنال و نشانه‌ای برای گفتن حقیقت در مورد تجهیزات پشت آن تأیید می‌شود.

تنها زمانی که تمام این کارها انجام شود، اتاق در این عکس‌ها به یک ایستگاه فرعی تبدیل می‌شود تا یک ردیف کابینت.

شکل 01  اتاق تابلو برق ولتاژ متوسط ​​در سایت Xintai، با پانل‌های KYN28A-12 که در دو ردیف روبروی یکدیگر در سراسر راهروی عملیاتی قرار دارند.

2. آنچه نصب شده بود: KYN28A-12 با روکش فلزی سوئیچگیر

تجهیزات اصلی تابلو برق قابل برداشت با روکش فلزی KYN28A-12 است: داخلی، سه فاز، 50 هرتز، که برای سیستم های تک شینه و تک شینه از 3.6 کیلو ولت تا 12 کیلو ولت ساخته شده است.

عملکرد آن دریافت و توزیع انرژی الکتریکی و کنترل، محافظت و نظارت بر مدارهای متصل به آن است - که آن را به نقطه ای تبدیل می کند که منبع ورودی، فیدرهای خروجی، اندازه گیری و حفاظت همگی در یک اتاق به هم می رسند.

چیدمان در جلوی پانل خوانا است. سر ران دارای پانل جداسازی ورودی برای بخش شینه اول و پانل ورودی برای قسمت دوم است و به دنبال آن پانل های قطع کننده مدار با درجه بندی A 630 در جلو مشخص شده است.

هر پانل با شماره - G01، G02 و به بعد - در کنار شناسایی با کد QR، نمودارهای تک خطی و هشدارهای ایمنی مشخص می شود.

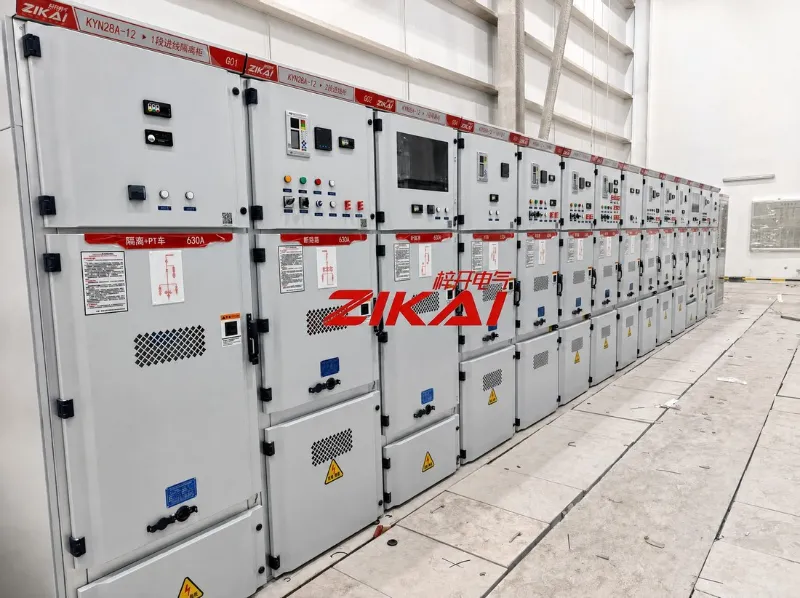

شکل 02  پانل های KYN28A-12. شماره گذاری پانل ها، نام مدارها، رتبه بندی 630 A، نمودارهای تک خطی و شناسایی کد QR در جلو.

3. صفحه نمایش باتری DC

در کنار تابلو برق صفحه نمایش باتری DC قرار دارد. این منبع آماده به کار است که حفاظت، کنترل و نشانه را در زمانی که منبع اصلی وجود ندارد، زنده نگه می دارد - دقیقاً همان لحظه ای که آن مدارها بیشترین اهمیت را دارند.

صفحه نمایش بخش شارژ و توزیع را با خود بانک باتری ترکیب می کند، بنابراین می توان کل سیستم DC را در یک مکان بررسی کرد. در عکس‌ها، سیم باتری و پانل جلویی ابزاردار در یک محفظه قرار دارند.

شکل 03  صفحه نمایش باتری DC، با پانل جلویی مجهز به دستگاه و بانک باتری که در یک محفظه قرار دارند.

4. "راه اندازی کامل" به چه معنی است

امضای راه اندازی فهرستی از کارهایی است که انجام شده است. مال ما اینجوری میخونه:

• هر مدار، پانل به پانل، در برابر نقشه‌ها ردیابی و تأیید شد

• تنظیمات حفاظتی همانطور که طراحی شده و عمل می‌کند اعمال شد

• کامیون‌های قابل برداشت از نظر تراز و قابلیت تعویض در طول مسیر بررسی شدند

• اینترلاک‌ها و کرکره‌های ایمنی تأیید شده‌اند، بنابراین هیچ پانلی را نمی‌توان بدون ترتیب کار کرد

• علامت‌ها، اندازه‌گیری و سیگنال‌های هشدار در برابر شرایط موجود در سایت تأیید شده‌اند

• تست‌های عایق و دی الکتریک قبل از انرژی‌دهی انجام شد

• برچسب‌گذاری، نمودارها و سایت فیزیکی به توافق رسیدند

هیچ کدام در عکس قابل مشاهده نیست. همه اینها تعیین می کند که آیا اتاق همانطور که نقاشی می گوید رفتار کند یا خیر.

5. ثبت سایت

دو نمای یک مسیر: طول کامل خط تابلو برق و راهروی عملیاتی بین ردیف‌ها. علامت گذاری کف، فاصله دسترسی و موقعیت هر پانل در برابر تعداد آن بخشی از مواردی است که در این مرحله بررسی می شود.

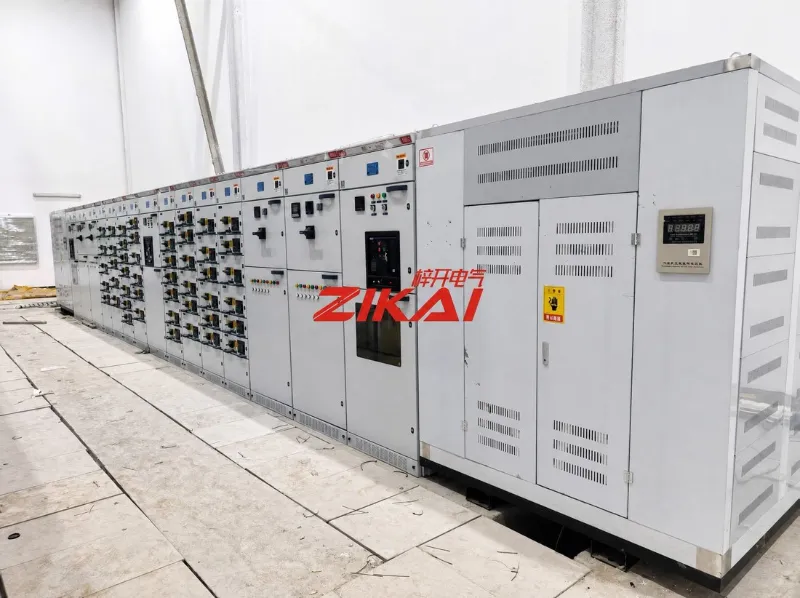

شکل 04  خط تابلو برق که در طول آن دیده می‌شود، با جلوی پانل، دستگاه‌های حفاظتی و پانل‌های ابزار به ترتیب.

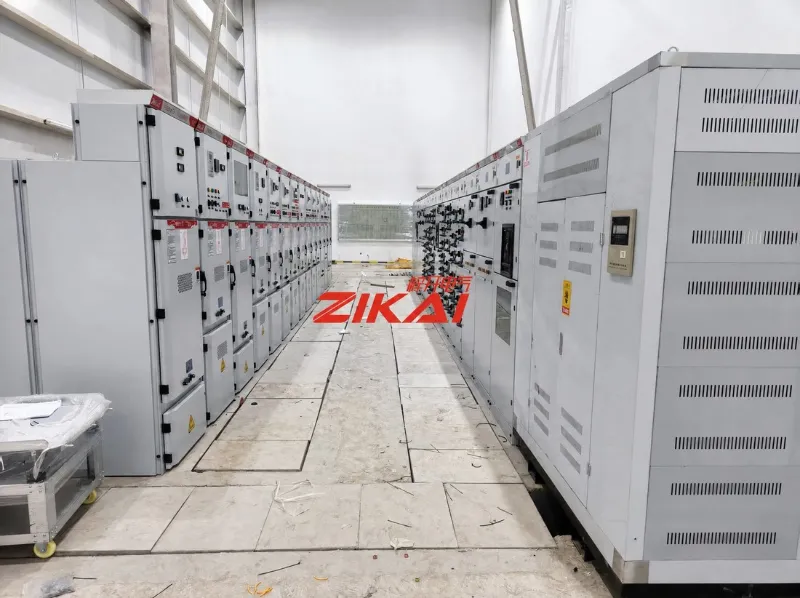

شکل 05  راهروی عملیاتی. جلوی پانل ها، رتبه بندی ها و هشدارهای ایمنی، با فاصله دسترسی در طول مسیر مشخص می شود.

6. درباره زیکای الکتریک

شرکت شانگهای زیکای الکتریک، آموزشی ویبولیتین (ZIKAI) بسته‌های کامل تجهیزات قدرت را تولید، بهسازی و خدمات می‌دهد: تابلو برق ولتاژ متوسط، مجموعه‌های توزیع ولتاژ پایین، پست‌های جعبه‌ای، قطع کننده‌های مدار وکیوم در قطب و فضای باز، دستگاه‌های جبران خازن و تجهیزات توزیع مرتبط.

پروژه ها از تامین تجهیزات از طریق نصب و راه اندازی تحویل می شوند.

یادداشت ویرایشگر - فقط از حقایق ارائه شده استفاده شد: نام مشتری، مکان و تکمیل راه اندازی. توضیحات KYN28A-12 و رتبه بندی 630 A از مستندات صنعت و از علائم خوانا روی پانل ها گرفته شده است. هیچ تعداد پانل، ارزش پروژه یا زمانبندی ذکر نشده است. شرح‌ها فقط آنچه را در هر عکس قابل مشاهده است توصیف می‌کنند.
