نه پست. یک تغییر کامل

زیکای الکتریک جایگزینی خازن را در 9 پست پست آمریکایی در کاشغر، سین کیانگ تکمیل کرد.

در مناطق بادکش کاشغر، نه پست پست آمریکایی به تازگی واحدهای جبران خازن خود را تعویض کرده اند - خازن های قدیمی خارج شده، بانک های جدید وارد شده، بررسی های فاز و آزمایش های سوئیچینگ انجام شده است. روی کاغذ کار ساده ای به نظر می رسد. با این حال، آنچه در واقع تصمیم می‌گیرد چگونه این واحدها برای دهه آینده رفتار کنند، همه چیزهایی است که نمی‌توانید در یک عکس ببینید.

1. پروژه در یک نگاه

2. چرا تعویض خازن مستحق مراقبت است

در یک سیستم توزیع ولتاژ پایین، بانک خازن جزء آرامی است که هیچ کس متوجه آن نمی شود - تا زمانی که از کار بیفتد، و سپس یک بخش کامل تحت تأثیر قرار می گیرد. وظیفه آن جبران توان راکتیو است. درست انجام دهید و ضریب توان ثابت می ماند، جریان خط کاهش می یابد و ظرفیت موثر ترانسفورماتور آزاد می شود. اشتباه کنید و تلفات بالا می‌رود، ولتاژ نوسان می‌کند و جریمه‌های ضریب توان شروع به افزایش می‌کنند.

به همین دلیل است که تعویض خازن هرگز یک تعویض ساده شبیه به مشابه نیست. خازن هایی که سال ها کار می کنند ظرفیت خود را از دست می دهند، برآمده می شوند و در داخل تخریب می شوند. اگر واحدهای جدید بدون پرداختن به هماهنگی سوئیچینگ، تطبیق راکتورهای سری، و سیم کشی و برچسب گذاری کابینت به همان موقعیت ها بازگردانده شوند، خرابی بعدی فقط موضوع زمان است.

تغییر خازن فرصتی برای بازنشانی سیستم است - بازیابی قابلیت جبران، قابلیت اطمینان و سرویس دهی به حالت طراحی شده در یک گذر.

3. در سایت: هر واحد باز و بررسی شد

نه واحد پراکنده در یک سایت در فضای باز به معنای نمای پراکنده کار و یک پنجره تنگ است. این رکورد میدانی از کار است.

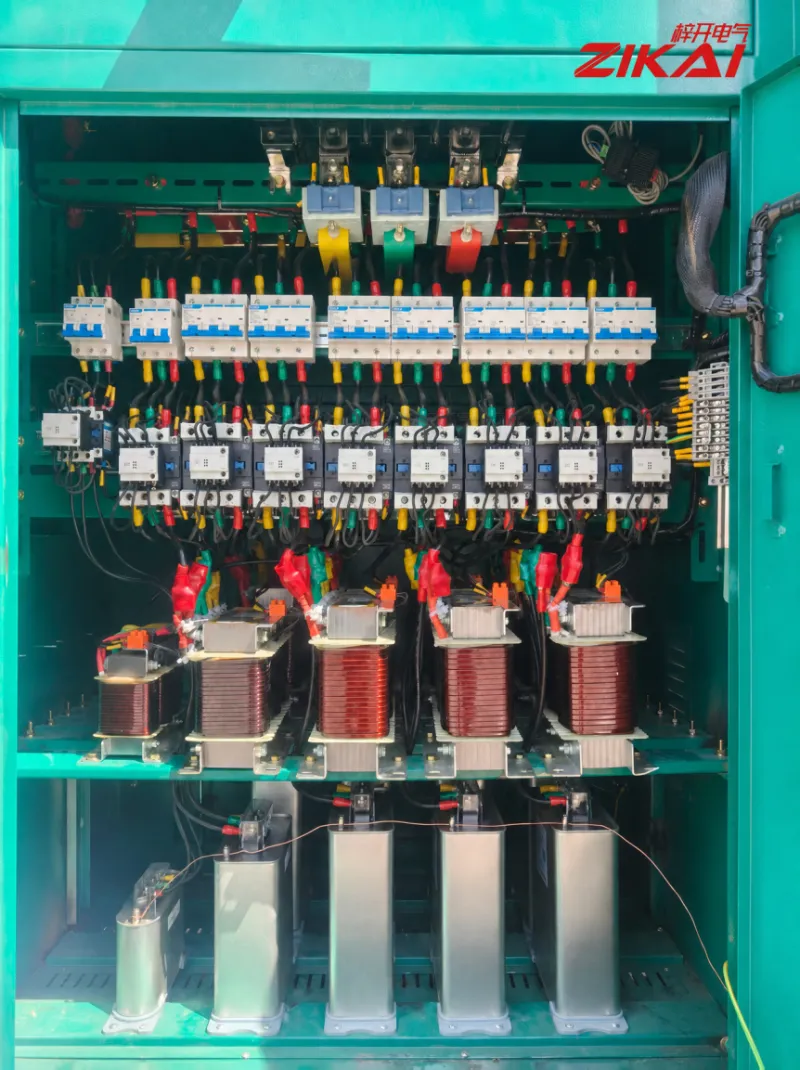

شکل 01  داخل کابینت جبران خازن. از بالا به پایین: کلیدهای مدار مینیاتوری برای حفاظت از انشعاب، کنتاکتورهای سوئیچینگ، راکتورهای سری، و بانک خازن موازی ولتاژ پایین در پایه. شین‌ها و هادی‌های خروجی دارای کد فاز زرد، سبز و قرمز هستند، با آستین‌های شماره سیم در هر مدار و چکمه‌های عایق روی پایانه‌ها - جزئیاتی که مستقیماً تعیین می‌کنند که چگونه می‌توان بازرسی یا عیب را بعداً سریع ردیابی کرد.

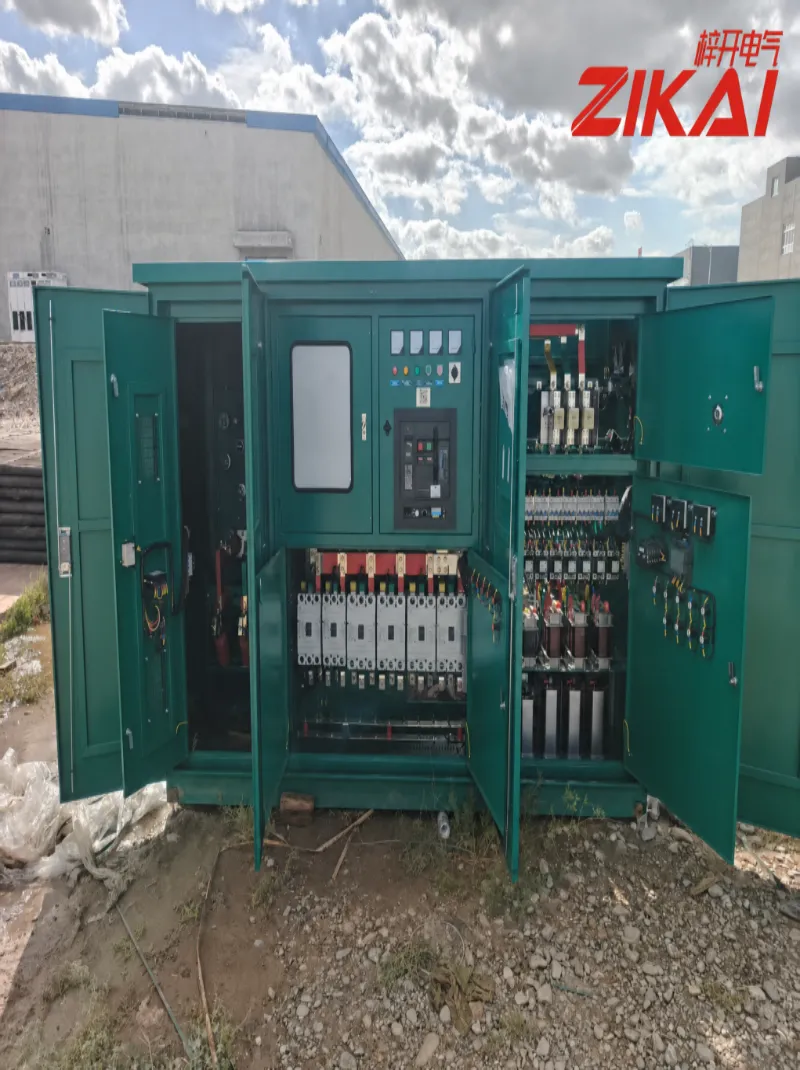

شکل 02  داخل محفظه ولتاژ پایین یک پست. قطع کننده های مدار قالبی، کنتورها و لامپ های نشانگر با هم گروه بندی شده اند و مدارهای جبران خازن در سمت راست قرار دارند. نحوه چیدمان اجزا با درهای باز واضح ترین دیدگاه است که آیا نگهداری از یک واحد آسان است یا خیر.

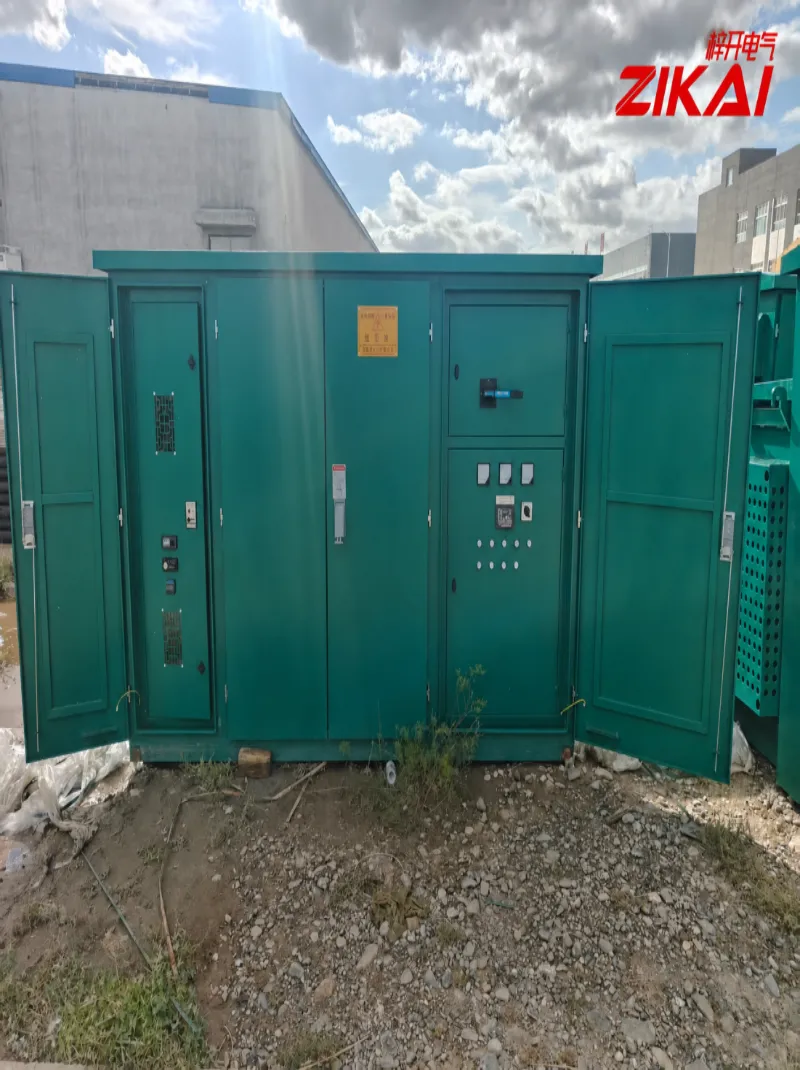

شکل 03   بیرونی محفظه ولتاژ پایین یک پست در فضای باز. علائم هشدار دهنده زرد رنگ "اتاق ولتاژ پایین / فقط پرسنل مجاز" دست نخورده و خوانا هستند - یک نیاز پایه برای ایمنی در محل و یک مورد اجباری در بازرسی تحویل.

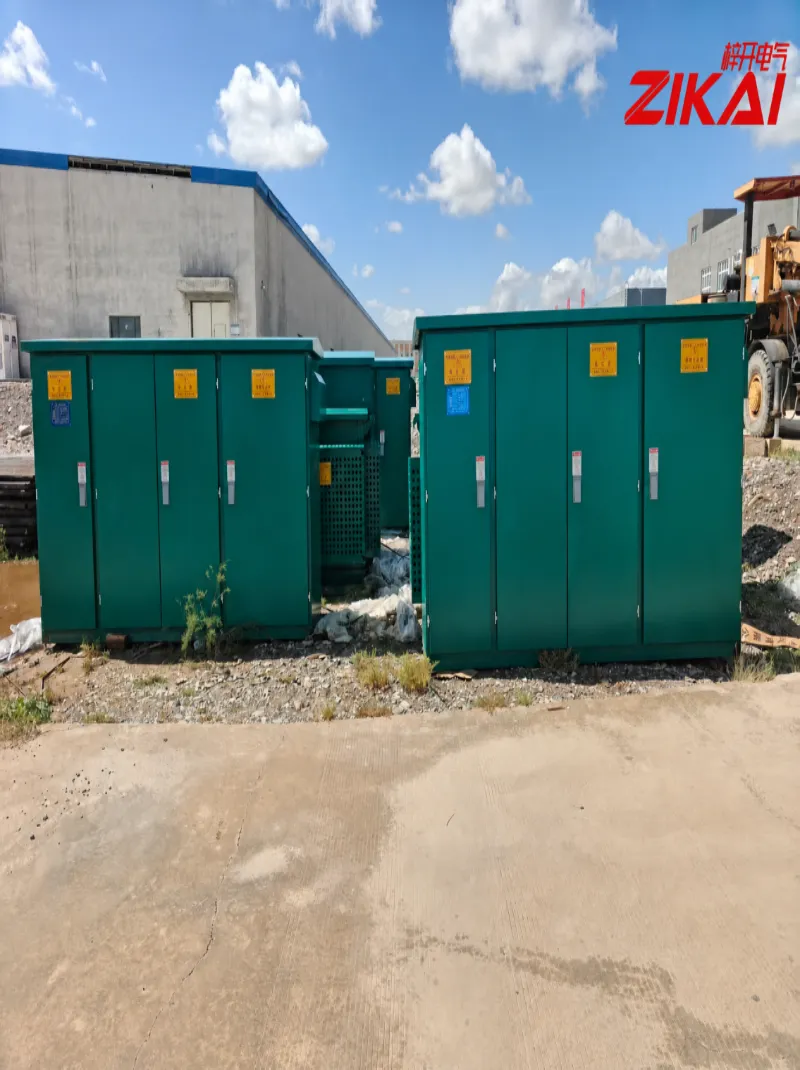

شکل 04  محفظه های جبران ولتاژ بالا، ولتاژ پایین و خازن در کنار هم. محفظه جبران خازن چیزی است که این کار روی آن متمرکز شده است. هنگامی که محفظه ها روی پایه بیرونی قرار گرفتند، آب بندی، تهویه و پیوستگی زمین نیز باید واحد به واحد تأیید شود.

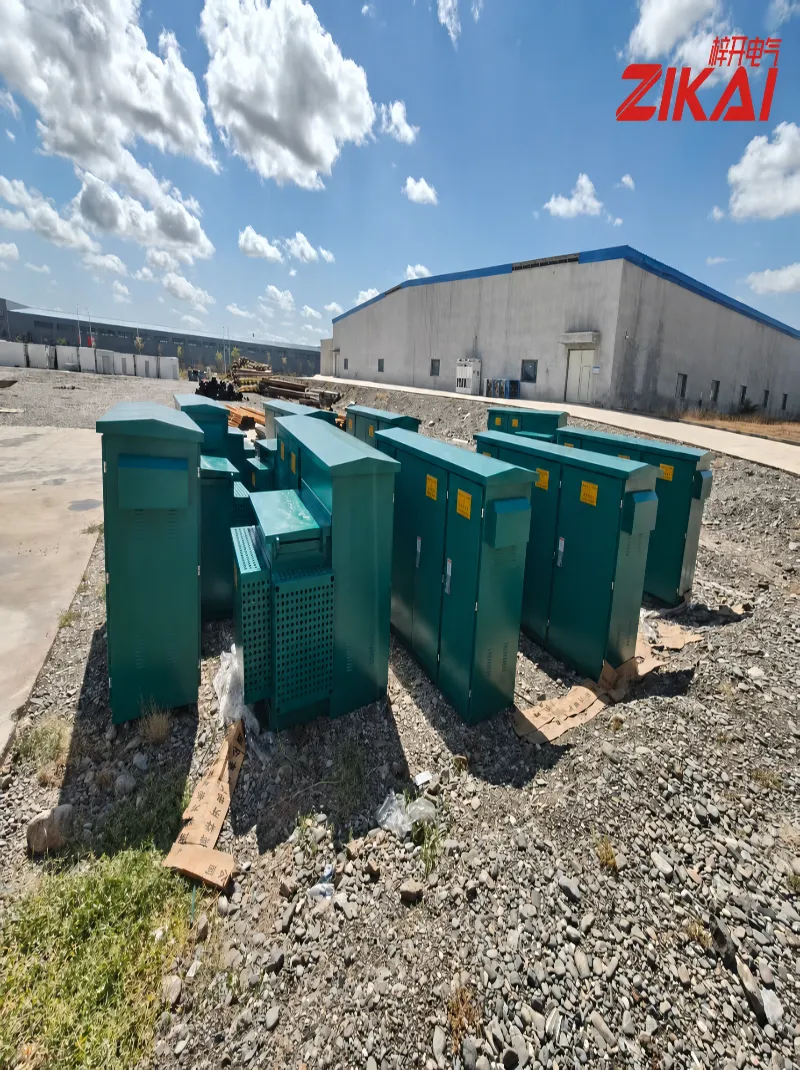

شکل 05  تجهیزات تحویل شده به سایت و آماده سازی برای نصب. کار در فضای باز به معنای رقابت با آب و هوا، شن و ماسه وزش باد و شرایط محل است - اینکه چقدر برنامه ریزی دقیق ترتیب کار اغلب تعیین کننده سرعت تحویل است.

4. سه جزئیاتی که در مورد آنها سازش نمی کنیم

1. تا زمانی که مدار سوئیچینگ بررسی نشده باشد، خازن "in" نیست

مدارهای خازن معمولاً در پشت سر هم با راکتورهای سری کار می کنند که تقویت هارمونیک را مرطوب می کنند و جریان هجومی را در سوئیچینگ محدود می کنند. اگر وضعیت راکتور و کنتاکتور در حین تعویض نادیده گرفته شود، یک بانک خازن کاملاً جدید می تواند در معرض هجومی بسیار فراتر از آنچه برای آن طراحی شده است قرار گیرد.

2. طرز کار کابینت هزینه نگهداری را ده سال بعد تعیین می کند

کدگذاری رنگ فاز، آستین های شماره سیم، چکمه های عایق ترمینال، دسته بندی، اتصال شینه و گشتاور - اینها بخش هایی هستند که در یک عکس پذیرش غیرقابل توجه به نظر می رسند، و یک تکنسین یک دهه بعد به آنها وابسته است. اگر به درستی انجام شود، ممکن است یک خطا در ده دقیقه ردیابی شود. بدون دقت انجام شود، ممکن است یک روز کامل طول بکشد.

3. نه واحد، یک استاندارد

اگر چیدمان جزء، تعریف فاز و برچسب‌گذاری از واحدی به واحد دیگر در همان سایت متفاوت باشد، تعمیر و نگهداری به حدس و گمان تبدیل می‌شود. ما یک استاندارد کاری واحد و کنوانسیون برچسب‌گذاری را در تمام 9 واحد اعمال کردیم و سوابق عکاسی را در محل نگهداری کردیم، بنابراین تجهیزات از روز تحویل قابل ردیابی هستند.

5. آنچه مشتری دریافت می کند

• جبران بازیابی شد — جبران راکتیو به سطوح عادی بازگشته است، ضریب توان و کیفیت ولتاژ را بهبود می‌بخشد، به کاهش تلفات خطوط و کاهش بار روی ترانسفورماتورها کمک می‌کند.

• سوئیچینگ قابل اطمینان‌تر — رابطه بین خازن‌ها، راکتورها و کنتاکتورها دوباره برقرار می‌شود و خطر آسیب‌های ثانویه ناشی از سوئیچینگ غیرعادی را کاهش می‌دهد.

• تعمیر و نگهداری آسان‌تر — یک طرح ثابت رنگ فاز و شماره سیم، بازرسی، محل خطا و تعویض قطعه یدکی را سریع‌تر می‌کند.

• فرایند مستند - مراحل کلیدی عکس‌برداری و بایگانی می‌شوند و آماده ارائه خدمات بعدی یا توسعه سیستم هستند.

6. درباره زیکای الکتریک

زیکای الکتریک (ZIKAI) بسته‌های کامل تجهیزات نیرو را تولید، بهسازی و خدمات می‌دهد - از پست‌ها و دستگاه‌های جبران خازن گرفته تا تجهیزات توزیع مرتبط و اتصال کابل. کار ما بتن است: تجهیزات را در شرایط عملیاتی واقعی پایدار، قابل استفاده و بدون مشکل کنیم.

کاشغر یک ایستگاه در آن مسیر است. از مناطق مرطوب ساحلی گرفته تا بادهای شمال غربی با نوسانات دمایی گسترده، تجهیزات هرگز تحت شرایط آزمایشگاهی کار نمی کنند - دقیقاً به همین دلیل است که ما اصرار داریم که هر پایان و هر برچسبی را درست انجام دهیم.
